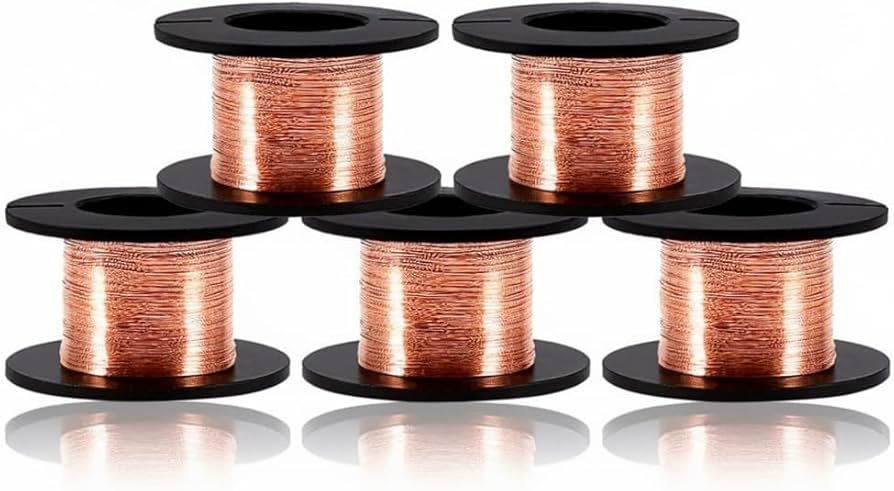

Kupfer Lackdraht – Emaillierter Kupferdraht für Spulen & Wicklungen

Was ist Kupfer Lackdraht?

Definition

Kupfer Lackdraht ist ein Kupferdraht mit dünner elektrisch isolierender Lackschicht.

Aufbau:

• Kern: Reines Kupfer (99,9% Cu)
• Isolierung: Dünne Lackschicht (10-50 µm)

Charakteristik:

• Elektrisch isoliert an Oberfläche
• Hohe elektrische Leitfähigkeit im Kern
• Dünn (Lackschicht minimal)
• Flexibel
• Thermisch belastbar

Synonyme:

• Lackdraht Kupfer
• Kupferlack Draht
• Lack Kupferdraht
• Lackierter Kupferdraht
• Lackisolierter Kupferdraht
• Emaillierter Kupferdraht
• Kupferdraht lackisoliert
• Kupfer Wickeldraht
• Wickeldraht Kupfer

Lackdraht vs. Blanker Kupferdraht

Vergleich

Warum Lackdraht für Wicklungen?

Problem mit blankem Draht: Bei Wicklungen liegen die Windungen eng aneinander. Blanker Draht würde Kurzschluss verursachen → Spule funktionslos!

Lösung: Lackdraht Lackschicht isoliert jede Windung elektrisch → kein Kurzschluss → Spule funktioniert.

Vorteil dünne Isolation: Lackschicht sehr dünn (10-50 µm) → mehr Windungen auf gleichem Raum als bei dicker Isolierung (z.B. Kunststoffschlauch).

Arten von Lackisolierung

Nach Lackmaterial

Polyurethan (PUR):

• Thermisch abstreifbar (Lack schmilzt beim Löten)
• Gute mechanische Eigenschaften
• Temperaturklasse 130-155°C
• Häufigste Art

Polyester:

• Höhere Temperaturbeständigkeit (180°C)
• Härter als PUR
• Mechanisch abstreifen nötig

Polyesterimid:

• Sehr hohe Temperaturbeständigkeit (200°C)
• Für Hochtemperatur-Anwendungen
• Mechanisch abstreifen nötig

Polyamidimid:

• Höchste Temperaturbeständigkeit (220°C)
• Für Spezialmotoren
• Mechanisch abstreifen nötig

Nach Temperaturklasse

Klasse A (105°C): Alte Klassifikation, heute selten.

Klasse B (130°C): Standard für viele Anwendungen.

Klasse F (155°C): Erhöhte Temperaturanforderungen.

Klasse H (180°C): Hohe Temperaturen (Elektromotoren).

Klasse C (>180°C): Höchste Temperaturen (Spezialanwendungen).

Nach Lackschicht-Aufbau

Einlagig: Eine dünne Lackschicht. Standard.

Zweilagig: Zwei Lackschichten (z.B. Polyester + Polyamidimid). Höhere Durchschlagfestigkeit.

Dreilagig: Drei Lackschichten. Höchste Isolation (selten, Spezialanwendungen).

Verfügbare Durchmesser

Kupfer Lackdraht Standard

Produkt: Kupferdraht Ø0.05-12mm lackdraht Cu 99.9 basteldraht 1-500 Meter

Verfügbare Durchmesser:

• Sehr fein: 0,05 mm, 0,06 mm, 0,08 mm, 0,1 mm
• Fein: 0,12 mm, 0,15 mm, 0,2 mm, 0,25 mm, 0,3 mm
• Dünn: 0,4 mm, 0,5 mm, 0,6 mm, 0,7 mm, 0,8 mm
• Standard: 1 mm, 1,2 mm, 1,5 mm, 1,6 mm, 2 mm
• Dick: 2,5 mm, 3 mm, 3,5 mm, 4 mm, 5 mm
• Sehr dick: 6 mm, 8 mm, 10 mm, 12 mm

Besonderheit: Riesige Auswahl von sehr feinem Wickeldraht (0,05mm) bis zu dickem Draht (12mm)!

Spezial-Lackdraht: Manganin

Produkt: Kupferdraht Manganin Ø0.1-0.2mm 2.1362 CuMn12Ni Lackdraht

Material: CuMn12Ni (Manganin)
Werkstoffnummer: 2.1362

Besonderheit:

• Sehr stabiler Widerstand über Temperatur
• Für Präzisions-Messwiderstände
• Durchmesser: 0,1-0,2mm (sehr fein)

Anwendungen:

• Shunt-Widerstände (Strommessung)
• Präzisions-Messgeräte
• Temperaturkompensation

Eigenschaften von Kupfer Lackdraht

Elektrische Eigenschaften

Elektrische Leitfähigkeit (Kupferkern): 58 MS/m (100% IACS) – höchste Leitfähigkeit

Isolation (Lackschicht): Durchschlagfestigkeit: 1000-5000 V (abhängig von Lackart und -dicke)

Widerstand: Abhängig von Durchmesser (siehe Tabelle unten)

Mechanische Eigenschaften

Zugfestigkeit Kupfer: 200-400 N/mm² (abhängig von Zustand)

Dehnung: 20-40%

Biegbarkeit: Gut (bei dünnen Durchmessern sehr flexibel)

Thermische Eigenschaften

Temperaturbeständigkeit: Abhängig von Lacksystem:

• PUR: 130-155°C
• Polyester: 180°C
• Polyesterimid: 200°C
• Polyamidimid: 220°C

Wärmeleitfähigkeit (Kupfer): 394 W/(m·K)

Widerstand und Strombelastbarkeit

Widerstand pro Meter

Formel: R = ρ × L / A

Wobei:

• R = Widerstand (Ω)
• ρ = spezifischer Widerstand Kupfer (0,0172 Ω·mm²/m)
• L = Länge (m)
• A = Querschnitt (mm²)

Beispiele:

Strombelastbarkeit

Faustregel: Ca. 3-5 A/mm² bei freier Luftkühlung.

Beispiele:

Wichtig: In Wicklungen (dicht gepackt) ist Kühlung schlechter → niedrigere Strombelastbarkeit (ca. 50-70% der Freiluft-Werte)!

Anwendungen für Kupfer Lackdraht

Spulen und Induktivitäten

Spule Kupferdraht: Kupfer Lackdraht ist das Material für Spulen.

Typen:

• Luftspulen (ohne Kern)
• Spulen mit Ferritkern
• Ringkernspulen
• Stabkernspulen

Anwendungen:

• Filter (Elektronik)
• Schwingkreise (Radio)
• Induktivitäten (Stromversorgungen)
• Drosseln

Durchmesser: Je nach Spulengröße: 0,1-2mm

Transformatoren

Funktion: Lackdraht wickeln auf Transformatorkern (Primär- und Sekundärwicklung).

Typen:

• Netztransformatoren (230V → andere Spannung)
• Hochfrequenz-Transformatoren
• Übertrager (Audio)

Durchmesser:

• Kleine Trafos: 0,3-1mm
• Mittlere Trafos: 1-3mm
• Große Trafos: 3-8mm

Elektromotoren

Funktion: Wicklungen im Stator und Rotor.

Typen:

• Gleichstrommotoren
• Wechselstrommotoren
• Schrittmotoren
• Servomotoren

Anforderungen: Hohe Temperaturbeständigkeit (Klasse F oder H).

Durchmesser:

• Kleine Motoren (Modellbau): 0,3-1mm
• Mittlere Motoren: 1-3mm
• Große Motoren: 3-10mm

Generatoren

Funktion: Wicklungen zur Stromerzeugung.

Typen:

• Lichtmaschinen (Auto)
• Windgeneratoren
• Fahrraddynamos

Elektromagnete

Funktion: Wicklung um Eisenkern erzeugt Magnetfeld.

Anwendungen:

• Relais
• Magnetventile
• Hubmagnete
• Lautsprecher (Schwingspule)

Sensoren

Induktive Sensoren: Spulen aus Lackdraht zur Positionserkennung.

Stromsensoren: Rogowski-Spule aus feinem Lackdraht.

Verarbeitung von Lackdraht

Wickeln von Spulen

Vorbereitung:

1. Spulenkörper auswählen
2. Drahtdurchmesser berechnen (Strom, Widerstand, Platz)
3. Anzahl Windungen berechnen (Induktivität)

Wickeln:

1. Drahtende am Spulenkörper befestigen
2. Gleichmäßig wickeln (Spannung halten, keine Überlappungen)
3. Bei mehreren Lagen: Sauber Lage für Lage
4. Windungen zählen
5. Ende befestigen

Tipps:

• Konstante Spannung (nicht zu straff, nicht zu locker)
• Bei dünnem Draht (unter 0,3mm): Vorsicht, bricht leicht!
• Gleichmäßige Windungen (für optimale Induktivität)

Abisolieren / Entlacken

Thermisch (PUR-Lack):

1. Lötkolben erhitzen (300-350°C)
2. Drahtende kurz auf Lötkolben legen
3. Lack schmilzt/verbrennt ab
4. Mit Lötkolben gleichzeitig verzinnen

Vorteil: Schnell, einfach
Nachteil: Rauch, Geruch

Mechanisch:

1. Vorsichtig mit Messer abschaben
2. Oder mit Schmirgelpapier abreiben
3. Draht nicht einkerben (schwächt)

Chemisch: Spezielle Abbeizmittel (selten verwendet).

Löten

Vorbereitung: Lack entfernen (siehe oben).

Löten:

1. Drahtende verzinnen
2. An Lötstelle anlegen
3. Löten

Tipp bei PUR-Lack: Thermisch abstreifen direkt beim Löten → spart Zeit.

Testen

Durchgangsprüfung: Mit Multimeter prüfen ob Wicklung durchgängig (kein Bruch).

Isolationsprüfung: Zwischen Wicklung und Gehäuse/Kern → sollte isoliert sein (Megaohm-Bereich).

Induktivität messen: Mit LCR-Meter (falls vorhanden).

Kupferdraht mit Isolierung – Weitere Optionen

Kunststoff-isolierter Kupferdraht

Alternative zu Lackdraht: Kupferdraht mit dicker Kunststoffisolierung (PVC, PE, Silikon).

Unterschied:

• Lackdraht: Dünn (10-50 µm) → für Wicklungen
• Kunststoffisoliert: Dick (0,3-2mm) → für Leitungen

Nicht für Wicklungen geeignet: Isolation zu dick → zu wenige Windungen auf gleichem Raum.

Verwendung: Leitungen, Kabel (nicht Spulen).

Kupferdraht 1.5mm² (Installations-Draht)

Hinweis: "Kupferdraht 1 5mm2" bezeichnet Querschnitt, nicht Durchmesser!

Querschnitt 1,5 mm²: Durchmesser ca. 1,38 mm

Material: Meist mit dicker PVC-Isolierung (NYA, H07V-U).

Verwendung: Elektrische Installationen (230V), nicht für Wicklungen.

Für Wicklungen: Lackdraht Ø1,38mm (entspricht 1,5mm²) verwenden!

Häufig gestellte Fragen (FAQ)

Was ist der Unterschied zwischen Lackdraht und blankem Draht?

Lackdraht: Dünne Lackisolierung → für Wicklungen (verhindert Kurzschluss). Blanker Draht: Keine Isolierung → für Leitungen, Verbindungen. Lackdraht ist isoliert!

Wie entfernt man Lack von Kupferdraht?

PUR-Lack: Thermisch (Lötkolben, Lack schmilzt). Andere Lacke: Mechanisch (abschaben, Schmirgelpapier). Chemisch (selten). Vorsichtig, Draht nicht beschädigen!

Welcher Durchmesser für welche Spule?

Klein (Elektronik): 0.1-0.5mm. Mittel (Radio): 0.5-1mm. Groß (Transformatoren): 1-3mm. Sehr groß (Motoren): 3-10mm. Abhängig von Strom und Windungszahl.

Kann man Lackdraht direkt löten?

Nein, erst Lack entfernen! PUR-Lack: Thermisch beim Löten. Andere Lacke: Vorher mechanisch abstreifen.

Was ist emaillierter Kupferdraht?

Synonym für Lackdraht. "Emailliert" = mit Lack beschichtet. Gleiche Bedeutung wie lackiert, lackisoliert.

Welche Temperatur hält Lackdraht aus?

Abhängig von Lacksystem: PUR 130-155°C, Polyester 180°C, Polyesterimid 200°C, Polyamidimid 220°C. Temperaturklasse beachten!

Ist Lackdraht flexibel?

Ja, besonders dünne Durchmesser (unter 1mm) sehr flexibel. Dicke Drähte (über 3mm) steifer. Gut wickelbar.

Wo kann ich Kupfer Lackdraht kaufen?

Elektronikhandel, Spezialhandel für Wickeldrähte, Online-Shops wie Evek. Bei Evek: Ø0.05-12mm, 1-500m.

Was ist Manganin Lackdraht?

Speziallegierung (CuMn12Ni) mit sehr stabilem Widerstand über Temperatur. Für Präzisions-Messwiderstände. Bei Evek: Ø0.1-0.2mm.

Evek: Kupfer Lackdraht nach Maß

Bei Evek GmbH finden Sie Kupfer Lackdraht in riesiger Auswahl:

Kupfer Lackdraht Standard

Produkt: Kupferdraht Ø0.05-12mm lackdraht Cu 99.9 basteldraht 1-500 Meter

Verfügbar:

• Material: Reines Kupfer (99,9% Cu)
• Isolierung: Lackschicht (isoliert)
• Durchmesser: 0,05-12mm (riesige Auswahl!)
• Längen: 1-500 Meter (flexibel)
• Lacksystem: PUR (thermisch abstreifbar)

Manganin Lackdraht (Spezial)

Produkt: Kupferdraht Manganin Ø0.1-0.2mm 2.1362 CuMn12Ni Lackdraht

Verwendung: Präzisions-Messwiderstände (stabiler Widerstand über Temperatur).

Vorteile bei Evek:

• Reines Kupfer 99,9%
• Lackisoliert (für Wicklungen optimal)
• Riesige Durchmesserauswahl (0,05-12mm!)
• Flexible Längen (1-500m)
• PUR-Lack (thermisch abstreifbar)
• Manganin für Präzisionsmessungen
• Schnelle Lieferung
• Kompetente Beratung

Zusammenfassung

Kupfer Lackdraht ist das optimale Material für Spulen und Wicklungen:

Material:

• Reines Kupfer (99,9% Cu) Kern
• Dünne Lackisolierung (10-50 µm)
• Elektrisch isoliert, hohe Leitfähigkeit

Synonyme: Lackdraht, Lackierter Kupferdraht, Lackisolierter Kupferdraht, Emaillierter Kupferdraht, Kupfer Wickeldraht

Lacksysteme:

• PUR: 130-155°C (Standard, thermisch abstreifbar)
• Polyester: 180°C
• Polyesterimid: 200°C
• Polyamidimid: 220°C

Verfügbare Durchmesser: 0,05-12mm (bei Evek!)

Beliebte Durchmesser:

• 0,1-0,5mm: Feine Wicklungen (Elektronik)
• 0,5-1mm: Standard-Spulen
• 1-3mm: Transformatoren, Motoren
• 3-10mm: Große Motoren, Generatoren

Anwendungen:

• Spulen, Induktivitäten
• Transformatoren
• Elektromotoren, Generatoren
• Elektromagnete (Relais, Ventile)
• Sensoren

Verarbeitung:

• Wickeln: Gleichmäßig, konstante Spannung
• Abisolieren: Thermisch (PUR) oder mechanisch
• Löten: Nach Entlacken

Vorteil gegenüber blankem Draht: Isoliert → Wicklungen möglich ohne Kurzschluss zwischen Windungen.

Vorteil gegenüber dick-isoliertem Draht: Dünne Isolation → mehr Windungen auf gleichem Raum → höhere Induktivität/Leistung.

Spezial: Manganin Lackdraht Für Präzisions-Messwiderstände (stabiler Widerstand über Temperatur).

Bei Evek finden Sie Kupfer Lackdraht Ø0,05-12mm sowie Manganin Lackdraht – isolierter Kupferdraht höchster Reinheit für alle Wickelanwendungen.

Kupfer Lackdraht kaufen bei Evek: Besuchen Sie evek.top für lackisolierten Kupferdraht Ø0.05-12mm. Emaillierter Kupfer Wickeldraht Cu 99.9%. Kupferdraht für Spulen. 1-500 Meter. Jetzt bestellen!
