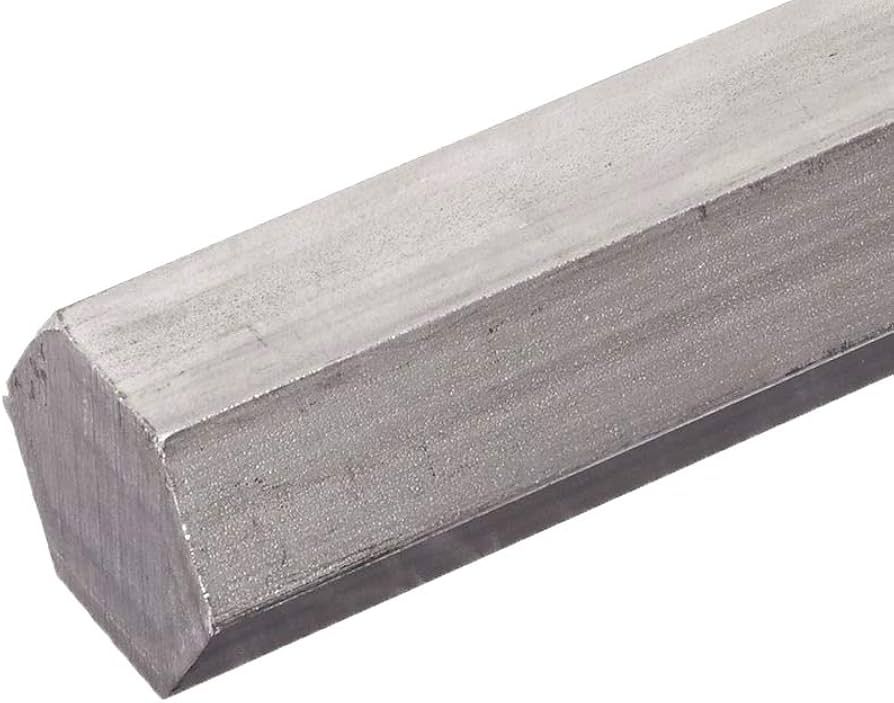

Stahl Sechskantstange – Sechskant SW4–50 mm nach Maß

Schlüsselweite (SW) – was das Maß bedeutet und welche Schrauben es erzeugt

Das Maß SW steht für Schlüsselweite und beschreibt den Abstand zweier gegenüberliegender Flächen des Sechskantquerschnitts. Dieses Maß bestimmt, welcher Schraubenschlüssel passt und welches metrische Gewinde auf einen Schaft dieses Sechskants geschnitten werden kann.

SW-Maß und metrisches Gewinde – die Normzuordnung

• SW4: M2,5–M3; Kleinstbolzen, Justierstellschrauben in Feinmechanik

• SW5: M3; kleine Verbindungsschrauben in Elektronik und Feinmechanik

• SW6: M4; häufigste Kleinschraube im Maschinenbau; Klemmen, Haltebügel

• SW7: M4–M5; Sondermaß; für Spezialanwendungen

• SW8: M5; Standardbefestigung in Leichtmaschinenbau

• SW10: M6; meistverwendete Schraubengröße im allgemeinen Maschinenbau

• SW13: M8; Standardschraube mittelschwerem Maschinenbau; Flanschverbindungen

• SW17: M10; tragende Verbindungen, große Flansche

• SW19: M12; schwere Maschinenteile

• SW22: M14; Sondermaß, selten

• SW24: M16; große Konstruktionsbolzen; Brückenteile

• SW30: M20; Schwermaschinenbau; Hydraulikzylinder-Bolzen

• SW36: M24; große Flanschverbindungen

• SW41: M27; sehr schwere Verbindungen

• SW46: M30; Offshore, Kranverbindungen

• SW50: M33; maximale Größe im Evek-Sortiment

SW vs. Eckmaß – das zweite relevante Maß

• SW (Across Flats / AF): Abstand zweier paralleler Gegenflächen; das Schlüsselmaß

• Eckmaß (Across Corners / AC): Abstand zweier Ecken; AC = SW × 1,1547

• Beispiel SW17: Eckmaß = 17 × 1,1547 = 19,63 mm

• Relevanz: für Durchgangsbohrungen das Eckmaß maßgeblich; für Schraubenschlüssel das SW-Maß

Stahl-Sechskantstange vs. Aluminium-Sechskantstange

• Festigkeit: Stahl S235 Rm 360–510 MPa >> Aluminium 6061-T6 Rm bis 310 MPa; Stahl bleibt fester

• Gewicht: Stahl 7,85 g/cm³ vs. Aluminium 2,70 g/cm³; Aluminium 3× leichter

• Preis: Stahl deutlich günstiger pro kg

• Schweissbarkeit: Stahl S235 einfacher und zuverlässiger zu schweissen

• Korrosion: Aluminium rostet nicht; Stahl braucht Schutz oder Verzinkung

• Wahl: Stahl für Standardschrauben und hochbelastete Verbindungen; Aluminium für Leichtbau und Korrosionsfreiheit

Werkstoff S235JR – der universelle Stahl für Sechskantstangen

Die Stahl Sechskant Stange bei Evek ist aus S235JR (1.0038) gefertigt. Diese Stahlgüte ist der meistverwendete Konstruktionsstahl in Europa und für die meisten Schrauben- und Verbindungsaufgaben vollkommen ausreichend.

• Zugfestigkeit Rm: 360–510 MPa; Streckgrenze Re: mind. 235 MPa

• Bruchdehnung: mind. 26 %; gute Verformbarkeit

• Schweissbarkeit: sehr gut; kein Vorwärmen bis ca. 25 mm

• Härtbarkeit: nicht nennenswert härtbar; für gehärtete Verbindungselemente C45 oder 42CrMo4 wählen

• Vergleich mit genormten Schrauben: Handelsschrauben Klasse 8.8 haben Rm ≥ 800 MPa; S235-Eigenherstellung für leichte bis mittlere Lasten

Für hochfeste Schrauben und Bolzen ist C45 (1.0503) oder 42CrMo4 (1.7225) vorzuziehen. Diese Güten sind bei Evek auf Anfrage verfügbar.

Querschnittsspektrum SW4–50 – Anwendungen und Gewicht

Die Stahl Sechskant Stange deckt Schlüsselweiten von SW4 bis SW50 ab. Die folgende Übersicht ordnet Größenklassen ihren typischen Einsatzbereichen zu.

Kleine Sechskantstangen SW4–13 – Fein- und Normalmaschinenbau

• SW4–5: Feinstbolzen, Justierschrauben, Kleinstmuttern; Feinmechanik, Uhren, Optik

• SW6–8: Standardkleinschrauben M4–M5; häufigste Größe in Elektronikgehäusen und Kleinstapparaten

• SW10: M6-Rohling; universellste Größe; Standardmaschinenbau, Fahrzeuge, Apparate

• SW13: M8-Rohling; mittelschwerer Maschinenbau; Flanschverbindungen aller Art

• Gewicht SW10, 1 m: ca. 0,67 kg (0,866 × 100 × 7,85 / 1000)

Mittlere Sechskantstangen SW14–30 – Schwerer Maschinenbau

• SW17: M10; tragende Flanschverbindungen in Maschinenkonstruktionen

• SW19: M12; Schwerlast-Schrauben; Brückenlager-Bolzen

• SW24: M16; große Konstruktionsschrauben in Stahlbau und Maschinen

• SW30: M20; Schwerst-Verbindungen; Fundamentschrauben; Hydraulikzylinder-Kolbenbolzen

• Gewicht SW24, 1 m: ca. 3,84 kg

Große Sechskantstangen SW36–50 – Schwerlast

• SW36: M24; große Kranverbindungen, Brückenteile

• SW41: M27; Offshore-Verbindungen, schwere Industrieanlagen

• SW46: M30; Spezialmaschinen, Windanlagen-Fundamentverbindungen

• SW50: maximale Größe; schwerste Verbindungstechnik

• Gewicht SW50, 1 m: ca. 16,9 kg; Transport und Handling planen

Gewichtsberechnung Sechskantstange

Formel: Gewicht [kg/m] = 0,866 × SW² [mm²] × 7,85 [g/cm³] / 1000

• SW10: 0,866 × 100 × 7,85 / 1000 = 0,680 kg/m

• SW17: 0,866 × 289 × 7,85 / 1000 = 1,965 kg/m

• SW24: 0,866 × 576 × 7,85 / 1000 = 3,915 kg/m

• SW36: 0,866 × 1296 × 7,85 / 1000 = 8,808 kg/m

Anwendungsgebiete der Stahl-Sechskantstange

Die Stahl-Sechskantstange ist primär ein Rohling für Verbindungselemente, bietet aber auch in anderen Bereichen des Maschinenbaus und Handwerks spezifische Vorteile.

Schrauben und Bolzen herstellen – Hauptanwendung

• Sechskantschrauben (DIN 931/933): Sechskantstange gedreht, Schaft abgedreht, Gewinde geschnitten; einfachste Fertigungsroute

• Sechskantmuttern (DIN 934): kurze Abschnitte, Innengewinde gebohrt und geschnitten; minimal Material

• Stiftschrauben mit Sechskantkopf: Sechskantstange mit beidseitigem Gewindeansatz

• Einschlagmuttern: Sechskantstange mit Innengewinde; in Passbohrungen eingepresst

• Flussmitteln-Schrauben (Hohlschrauben): Sechskantstange mit Axialbohrung; für Hydraulikanschlüsse

• Justierbolzen: Sechskantstange mit Feingewinde; prazise Einstellung möglich

Maschinenbau und Vorrichtungsbau

• T-Nutensteine: kurze Abschnitte der Sechskantstange; in T-Nuten gelegt; blockiert gegen Rotation

• Spannbolzen: Sechskant-Kopf bereits vorhanden; nur Schaft und Gewinde noch drehen

• Einstellschrauben für Maschinen: werkzeuggerecht einstellbar ohne Schlitzschrauben

• Schweissklotz mit Schlüsselvorgabe: Sechskantstange angeschweißt als Drehanschlag

• Abstandsbolzen mit Schlüsselkopf: definierter Abstand und werkzeuggerechte Montage in einem

Elektrotechnik und Schaltanlagenbau

• Abstandshalter (Distanzbolzen): Sechskantstange abgelängt mit Innen- und Außengewinde; PCB-Montage

• Erdungsbolzen: Sechskant-Kopf für Schraubenschlüssel; Kabelschuhanschluss an Stirnfläche

• Sammelschienen-Halter: Sechskantstange als Abstandshalter für Flachschienen

• Klemmenleisten-Unterlagen: flächige Auflagemonotonie durch Sechskantgeometrie

Bauwesen und Stahlbau

• Fundamentschrauben: SW24–50 als Ankerbolzen in Beton; Gewinde oben geschnitten; Mutter und Unterlegscheibe

• Geländer-Verbindungsbolzen: sichtbare Sechskantbolzen als Designelement

• Knotenverbindungen: Sechskantstange als Verbindungselement zwischen Stahlprofilen

• Schwerlastlager-Bolzen: SW36–50 für Brücken- und Kranlagerkonstruktionen

Handwerk und DIY

• Selbst hergestellte Schrauben und Bolzen: wenn Sondergrößen nicht im Handel verfügbar

• Reparaturbolzen: defekte normgewöhnliche Befestigungselemente durch Eigenherstellung ersetzen

• Metallkunst: Sechskantstangen als Gestaltungselement in Skulpturen und Objekten

• Werkzeugbau: Spannelemente und Anschlagbolzen aus Sechskantstange selbst gebaut

Verarbeitung der Stahl Sechskantstange – Drehen, Gewindeschneiden, Schweissen

Die Sechskantstange ist das am einfachsten in Verbindungselemente umwandelbare Halbzeug. Die Schlüsselflächen sind bereits vorhanden; nur Schaft, Länge und Gewinde müssen noch bearbeitet werden.

Ablängen

• Metallkreissäge: sauberste Methode; Stange im Schraubstock fixieren; Grat entfernen

• Bandsäge: für größere Serien; feines Blatt (8–10 Zähne/Zoll) für saubere Kanten

• Winkelschleifer: schnell; mehr Grat; Kante nacharbeiten

• Tipp: Stange auf die Fläche legen (nicht auf die Ecke) für stabilen Stand im Schraubstock

CNC-Drehen und Schaftbearbeitung

• Einspannung: 3-Backen-Futter; Sechskant in Universalfutter – Backen klemmen auf Flächen

• Alternativ: Sechskant-Spannzange für präzisere Konzentrizität

• Schaft drehen: Plandrehen, dann Längsdrehen auf Schaft-Nenndurchmesser

• Schnittgeschwindigkeit S235: 80–150 m/min mit HM-Wendeschneidplatten

• Kanaldrüken: Sechskant-Stange lässt sich auch ohne Drehmaschine mit Säge und Feile grob bearbeiten

Gewindeschneiden auf der Stahl-Sechskantstange

• Außengewinde: Schneideisen oder Gewindedrehmeißel; Schaft vorher auf Nenndurchmesser abdrehen

• Innengewinde: Kernbohrung nach DIN-Tabelle; Gewindebohrer mit Rüklauf und Fett oder Öl

• Schmiermittel: Schneidpaste oder Schneidöl – deutlich bessere Qualität und längere Werkzeugstandzeit

• Gewindequalität: 6g (Außengewinde) und 6H (Innengewinde) nach DIN 13; für Normverbindungen ausreichend

• Rollgewindeformen: kalt; kein Span; festeres Gewinde; erfordert spezielle Werkzeuge

Schweissen der Stahl-Sechskantstange

• S235JR: sehr gut schweissbar; MIG/MAG mit SG2-Draht; E-Schweissen mit E6013/E7018

• Stirnfläche auf Blech: Kehlnaht um den Umfang; sehr feste Verbindung; häufig bei Ankerbolzen

• Sechskantstange auf Gewindestange: stumpf anschweißen; Verbindung mit V-Naht

• Schweißposition: stabile Lage auf den Flächen; kein Rollen wie beim Rundstab

• Verzug: kurze Sechskant-Abschnitte verziehen sich weniger als lange Flachstäbe

Stahl Sechskantstange kaufen bei Evek – Preis und Bestellung

Die Stahl Sechskant Stange ist bei Evek direkt online als Maßzuschnitt konfigurierbar.

Preisfaktoren:

• Stahlpreis: tagesaktuell; S235 günstiger Baustahl

• Größeneffekt: Kleine SW (SW4–10) teurer pro kg als große (SW36–50)

• Längeneffekt: längere Abschnitte günstiger pro laufendem Meter

Preisorientierung (orientierend, tagesaktuell im Evek-Shop):

• SW10, 1 m: ca. 2–4 €

• SW17, 1 m: ca. 4–7 €

• SW30, 1 m: ca. 12–20 €

• SW50, 1 m: ca. 40–60 €

Bestellung Schritt für Schritt:

1. Stahl Sechskant Stange im Evek-Shop aufrufen

2. Schlüsselweite wählen: SW4 bis SW50

3. Länge eingeben

4. Stückzahl festlegen und Preis prüfen

5. Bestellen – Lieferung ab Evek-Lager

Optionen auf Anfrage:

• Andere Stahlgüten: C45, 42CrMo4 für hochfeste Schrauben

• Größsere Schlüsselweiten über SW50

• Längere Stäbe 3 m und 6 m

• Bereits mit Gewinde versehene Abschnitte

Fazit: Stahl Sechskantstange bei Evek – der perfekte Schraubenrohling aus S235

Die Stahl Sechskant Stange ist das effizienteste Ausgangsmaterial für alle Arten von Schrauben, Muttern und Verbindungsbolzen. Die Schlüsselflächen sind strangpressgerecht bereits vorhanden; nur Schaft, Länge und Gewinde müssen noch bearbeitet werden. Von SW4 für Feinstschrauben bis SW50 für Schwerlast-Fundamentbolzen deckt das Evek-Sortiment alle relevanten Normschlüsseleweiten ab.

Stahlstange, Sechskantstange oder Flachstange Stahl bei Evek: Maß auswählen, Länge eingeben, tagesaktuellen Preis prüfen, bestellen. Für andere Stahlgüten (C45, 42CrMo4), Sonderlängen oder vorgefertigte Gewinde steht das Evek-Metallexperten-Team zur Verfügung.
