Nickel-Chrom-Draht kaufen – NiCr Widerstandsdraht & Heizdraht nach Maß

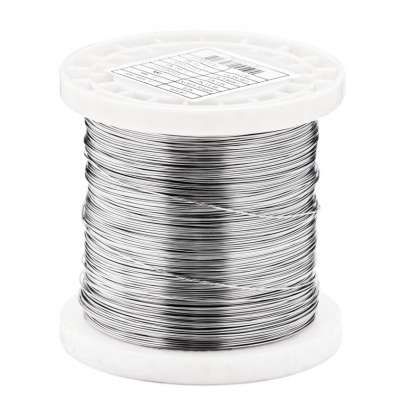

Nichrom Widerstandsdraht 2.4869 NiCr 80/20 Heizdraht Ø0,022–10 mm 1–500 Meter

Was ist Nichrom NiCr 80/20?

Nichrom (kurz für Nickel-Chrom) ist eine der ältesten und bewährtesten Legierungen für elektrische Heizelemente. Die Bezeichnung NiCr 80/20 beschreibt die Zusammensetzung: etwa 80 % Nickel und 20 % Chrom. Diese Kombination ergibt einen spezifischen elektrischen Widerstand von ca. 1,09–1,12 μΩ·m – hoch genug, um bei vertretbaren Strömen eine gute Heizleistung zu erzeugen, und stabil genug, um sich unter thermischer Last kaum zu verändern.

Der Temperaturkoeffizient des elektrischen Widerstands (TCR) von NiCr 80/20 ist sehr niedrig – das bedeutet, dass der Widerstand des Drahtes beim Aufheizen kaum zunimmt. Für Heizelemente ist das ein entscheidender Vorteil: Die Heizleistung bleibt über den gesamten Temperaturbereich stabil, ohne dass der Anfahrstrom problematisch hoch wird. Der Dauereinsatz bis 1150°C in Luft und bis 1200°C in inerter Atmosphäre macht Nichrom zur Standardwahl für industrielle Heizelemente.

Anwendungen von Nichrom-Heizdraht

Das Durchmesserspektrum von Ø0,022 bis 10 mm des Nichrom Widerstandsdraht 2.4869 spiegelt die enorme Bandbreite der Einsatzmöglichkeiten wider. Dünne Drähte unter 0,2 mm werden in Mikro-Heizelementen für Präzisionsinstrumente, E-Zigaretten-Verdampfern, Schneiddrähten für Styropor und als Glow-Plug-Elemente in Modellmotoren verwendet. Mittlere Durchmesser von 0,2 bis 2 mm sind das Herzstück klassischer Heizelemente in Toastern, Haartrockern, Heizmatten, Warmhalteplaten und kleinen Industrieöfen. Dicke Drähte ab 3 mm kommen in Schwer-Industrieheizsystemen, Glühöfen, Salzbadöfen und Hochtemperaturreaktoren zum Einsatz.

Ein besonders wichtiges Einsatzgebiet ist der Schaum- und Styroporschnitt: Ein gespannter, stromdurchflossener Nichromdraht schmilzt sich präzise durch EPS-Platten und XPS-Blöcke. Die einfache Konstruktion, die gleichmäßige Temperaturverteilung und die lange Standzeit des Nichromdrahts machen ihn zum Standardwerkzeug für Modellbauer, Baustoffverarbeiter und Verpackungshersteller.

Widerstand berechnen – wie viel Strom braucht mein Heizdraht?

Für die Auslegung von Heizdraht-Anwendungen ist die Berechnung des Widerstands entscheidend. Der Widerstand eines Nichromdrahts berechnet sich als: R [Ω] = ρ × L / A, wobei ρ der spezifische Widerstand (ca. 1,10 μΩ·m), L die Länge in Metern und A die Querschnittsfläche in mm² ist. Ein Nichromdraht Ø1,0 mm hat eine Querschnittsfläche von ca. 0,785 mm² und einen Widerstand von ca. 1,4 Ω/m. Bei 230 V Netzspannung ergibt sich für eine 10 m-Spirale ein Strom von ca. 16 A und eine Heizleistung von ca. 3,7 kW. Diese einfache Rechnung zeigt, wie flexibel Nichromdraht skalierbar ist.

Chromel Draht 2.4870 NiCr10 Ø0,2–5 mm Thermoelement 1–500 Meter

Was ist Chromel und wofür wird er verwendet?

Chromel ist eine NiCr-Legierung mit ca. 90 % Nickel und 10 % Chrom (daher NiCr10), die speziell für den Einsatz als Thermoelementdraht entwickelt wurde. Er bildet den Pluspol (positiver Schenkel) des weit verbreiteten Typ-K-Thermoelements, dem weltweit häufigsten Temperaturmesssystem im industriellen Einsatz. In Kombination mit Alumel (dem negativen Schenkel, einer Ni-Al-Mn-Si-Legierung) erzeugt Chromel eine Thermospannung von ca. 41 μV/°C – ausreichend empfindlich für präzise Messungen und messbar im Bereich von -200 bis +1260°C.

Der Chromel Draht 2.4870 bei Evek ist in Durchmessern von Ø0,2 bis 5 mm und in Längen bis 500 Meter lieferbar. Dünne Drähte unter 0,5 mm werden für miniaturisierte Messspitzen, dünne Tauchfühler und schnell ansprechende Oberflaechenfühler verwendet, dickere Drähte für robuste Industrie-Thermoelemente mit langer Standzeit in aggressiven Umgebungen.

Chromel vs. Nichrom – was ist der Unterschied?

Obwohl beide Drähte Nickel-Chrom-Legierungen sind, dienen sie grundlegend unterschiedlichen Zwecken. Nichrom Widerstandsdraht 2.4869 ist für die Energieumwandlung optimiert: hoher Widerstand, stabile Heizleistung, maximale Temperaturbelastbarkeit. Chromel Draht 2.4870 hingegen ist für die Temperaturmessung optimiert: definiertes thermoelektrisches Verhalten, hohe Empfindlichkeit und Reproduzierbarkeit der Thermospannung, enge Toleranzen nach IEC 60584. Chromel-Draht darf nicht als Heizdraht verwendet werden – er ist kein Ersatz für Nichrom. Und umgekehrt kann Nichromdraht keine präzise Temperaturmessung liefern, weil seine thermoelektrischen Eigenschaften nicht standardisiert sind.

Nickel-Chrom als Schweissdraht

NiCr-Drähte finden auch als Schweisszusatzmaterial Verwendung, wenn Nickellegierungen, hitzebestndige Stähle oder Bimetall-Verbindungen geschweißt werden. Nichrom NiCr 80/20 eignet sich als WIG-Schweissdraht für das Auftragsschweißen auf hitzebestandige Flächen und für Reparaturschweißungen an Hochtemperaturbauteilen. Für spezifische Schweißaufgaben an Nickel 200 ist der Nickeldraht Ni200 (ID 2552) besser geeignet. Bei Unsicherheit über das passende Zusatzmaterial steht das Evek-Vertriebsteam für eine Beratung zur Verfügung.

NiCr-Draht kaufen bei Evek

Beide Produkte sind bei Evek direkt online bestellbar. Den Nichrom Widerstandsdraht 2.4869 erhalten Sie vom feinsten Mikrodraht bis zum dicken Industrieheizdraht in genau der benötigten Meterzahl. Den Chromel Draht 2.4870 in allen gängigen Thermoelementdraht-Durchmessern, ebenfalls ab 1 Meter. Beide Preise werden tagesaktuell auf Basis des LME-Nickelkurses berechnet und sind direkt auf den jeweiligen Produktseiten im Evek-Shop einsehbar.

Fazit

Nickel-Chrom-Draht ist kein Einheitsprodukt – Nichrom NiCr 80/20 und Chromel NiCr10 sind für fundamental verschiedene Aufgaben entwickelt worden. Das Nichrom Widerstandsdraht 2.4869 ist die Wahl für alle Anwendungen, bei denen elektrische Energie in Wärme umgewandelt werden soll. Der Chromel Draht 2.4870 ist der präzise Messpartner, der Temperaturen bis 1260°C zuverlässig erfasst. Beide finden Sie bei Evek in großem Durchmesserspektrum und individueller Länge.
