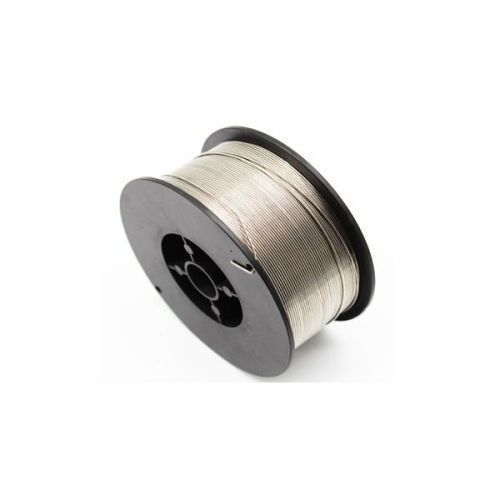

Federstahldraht Edelstahl 1.4310: Federdraht rostfrei 0.1–10mm

Was ist Federstahldraht?

Definition und Grundeigenschaften

Federstahldraht ist ein speziell kaltgezogener Draht aus einer Edelstahllegierung, die durch Kaltumformung eine sehr hohe Festigkeit erreicht, dabei aber ihre Elastizität behält.

Besonderheiten:

• Sehr hohe Zugfestigkeit (bis über 2000 N/mm²)
• Ausgezeichnete Rückfederung
• Korrosionsbeständig
• Ermüdungsfest (hohe Dauerfestigkeit)
• Formstabil nach Biegung

Abgrenzung zu normalem Edelstahldraht: Während Standard-Edelstahldraht (z.B. 1.4301) weich und gut umformbar ist, wird Federstahldraht durch Kaltziehen und kontrollierte Wärmebehandlung verfestigt. Er ist deutlich härter und federt nach Verformung zurück.

Kaltverfestigung: Das Geheimnis der Festigkeit

Die hohe Festigkeit von Federstahldraht entsteht durch Kaltverfestigung beim Drahtziehen:

Prozess:

1. Ausgangsmaterial (warm gewalzter Draht oder Stange)
2. Mehrfaches Ziehen durch immer engere Düsen
3. Dabei Verfestigung der Mikrostruktur
4. Optional: Zwischenglühen bei bestimmten Durchmessern
5. Endmaß und Endfestigkeit

Ergebnis: Zugfestigkeit steigt von ca. 500-600 N/mm² (weich) auf über 2000 N/mm² (hart gezogen).

Federstahl 1.4310 (X10CrNi18-8, AISI 301)

Chemische Zusammensetzung

Werkstoffnummer: 1.4310
Internationale Bezeichnungen:

• X10CrNi18-8 (Europa)
• AISI 301 (USA)
• SUS 301 (Japan)

Chemie:

• Chrom (Cr): 16-19%
• Nickel (Ni): 6-9,5%
• Mangan (Mn): max. 2%
• Kohlenstoff (C): max. 0,12%
• Silizium (Si): max. 1%
• Rest: Eisen (Fe)

Besondere Eigenschaften von 1.4310

Metastabiler Austenit: 1.4310 hat im Ausgangszustand eine austenitische Struktur, die beim Kaltumformen teilweise in Martensit umwandelt. Diese Umwandlung ist die Basis für die hohe Festigkeit.

Kaltverfestigungsfähigkeit: Der reduzierte Nickelgehalt (im Vergleich zu 1.4301 mit 8-10,5% Ni) macht 1.4310 besonders gut kaltverfestigbar. Die Festigkeit steigt stark mit dem Umformgrad.

Magnetisierbarkeit: Im weichgeglühten Zustand ist 1.4310 nahezu unmagnetisch. Durch Kaltumformung steigt die Magnetisierbarkeit deutlich an (martensitische Phase).

Korrosionsbeständigkeit: Gut gegen normale Atmosphäre, Feuchtigkeit und viele Medien. Etwas geringer als V2A (1.4301), aber für die meisten Anwendungen ausreichend.

Temperaturbeständigkeit: Dauerhaft für Federanwendungen bis etwa 150-200°C,

kurzzeitig bis ca. 300°C möglich, jedoch mit Festigkeitsverlust.

Mechanische Eigenschaften

Die Festigkeit hängt stark vom Umformgrad (Kaltziehen) ab:

Weich (geglüht):

• Zugfestigkeit: 500-700 N/mm²
• Streckgrenze: 200-250 N/mm²
• Dehnung: ca. 40%

Hart (stark kaltgezogen):

• Zugfestigkeit: 1900-2400 N/mm² (je nach Durchmesser)
• Streckgrenze: 1600-2100 N/mm²
• Dehnung: ca. 2-5%

Typische Werte für Federdraht nach Durchmesser:

• 0.4 mm: 2250-2587 N/mm²
• 0.7 mm: 1950-2242 N/mm²
• 1.0 mm: 1900-2185 N/mm²
• 1.3 mm: 1800-2070 N/mm²
• 2.0 mm: 1700-1950 N/mm²
• 3.0 mm: 1600-1850 N/mm²

Regel: Je dünner der Draht, desto höher die Zugfestigkeit (mehr Umformung).

Federstahldraht EN 10270-1 DH

Normung nach EN 10270-1

Die Europäische Norm EN 10270-1 regelt Stahldraht für mechanische Federn.

Teil 1: Kaltgezogener, unlegierter Federstahldraht
Aber auch: Kaltgezogener nichtrostender Federstahldraht (Anhang A)

Güteklassen:

• DH (Dynamic Hard): Höchste Festigkeitsklasse
• SH (Static Hard): Mittlere Festigkeit
• SM (Static Medium): Niedrigere Festigkeit

Für 1.4310 Federdraht gilt meist: Festigkeitsbereich entsprechend DH-Klasse, teilweise auch darüber hinaus.

Qualitätsmerkmale EN 10270-1

Oberflächenqualität:

• Glatt, gratfrei, ohne Risse
• Kontrolle auf Oberflächenfehler

Maßgenauigkeit:

• Enge Toleranzen auf Durchmesser
• Gleichmäßige Rundheit

Mechanische Eigenschaften:

• Definierte Festigkeitsbereiche je nach Durchmesser
• Gleichmäßige Eigenschaften über die Länge

Prüfung:

• Zugversuch
• Wickelprüfung (Biegeprüfung)
• Oberflächenprüfung

Der Federstahldraht EN 10270-1 DH 0.3–7mm erfüllt diese hohen Qualitätsstandards.

Durchmesser und Abmessungen

Verfügbare Durchmesser

Sehr dünn (0.1–0.5mm):

• 0.1 mm, 0.12 mm, 0.15 mm, 0.2 mm, 0.25 mm, 0.3 mm, 0.4 mm, 0.5 mm
• Für kleinste Federn
• Uhrenfedern, Elektronik
• Höchste Festigkeit

Dünn (0.6–1.5mm):

• 0.6 mm, 0.7 mm, 0.8 mm, 0.9 mm, 1.0 mm, 1.2 mm, 1.5 mm
• Für kleine bis mittlere Federn
• Vielseitig einsetzbar
• Gute Verarbeitbarkeit

Mittel (1.6–3mm):

• 1.6 mm, 1.8 mm, 2.0 mm, 2.2 mm, 2.5 mm, 2.8 mm, 3.0 mm
• Standard-Federbereich
• Maschinenbau
• Industriefedern

Dick (3.5–10mm):

• 3.5 mm, 4.0 mm, 5.0 mm, 6.0 mm, 7.0 mm, 8.0 mm, 10.0 mm
• Für große, schwere Federn
• Hohe Belastungen
• Fahrzeugtechnik

Der Federstahldraht 1.4310 301 rostfrei 0.1–10mm deckt das gesamte Spektrum ab.

Längen und Verpackung

Meterware:

• 1 Meter bis 500 Meter
• Flexible Mengen
• Auf Rolle oder als Ringe gewickelt

Verpackungseinheiten:

• Kleine Rollen: 1-10 Meter
• Mittlere Rollen: 25-100 Meter
• Große Rollen: 250-500 Meter
• Gewichtseinheiten: 1 kg, 5 kg, 10 kg, 25 kg

Lieferform:

• Auf Kunststoffspulen
• Als Ringbund
• In Kartons oder Kisten

Anwendungen von Federstahldraht

Federherstellung

Druckfedern: Die klassische Anwendung. Federstahldraht wird zu Schraubenfedern gewickelt, die Druckkräfte aufnehmen.

Zugfedern: Federn, die Zugkräfte aufnehmen. Mit Ösen an den Enden.

Schenkelfedern: Federn mit abgewinkelten Enden (Schenkeln) für Drehmomente.

Tellerfedern: Aus Federblech gestanzt, alternativ aus Draht gewickelt und gepresst.

Spiralfedern: Flach gewickelte Spiralen für Uhrwerke und Mechaniken.

Blattfedern: Aus Federstahl-Flachmaterial (Federblech), nicht aus Draht.

Maschinenbau

Sicherungsringe: Zur axialen Sicherung von Wellen und Bohrungen.

Federringe: Unter Schrauben für Vorspannung.

Federclips: Verbindungselemente mit Federwirkung.

Spannelemente: Für Klemmverbindungen.

Fahrzeugbau

Ventilfedern: In Verbrennungsmotoren (meist aus speziellem Ventilfederstahl).

Kupplungsfedern: In Kupplungen.

Federelemente im Fahrwerk: Teilweise (meist dickere Drähte).

Rückstellfedern: Diverse Rückstellmechanismen.

Elektronik und Feinmechanik

Kontaktfedern: Elektrische Kontakte mit Federdruck.

Schalterfedern: In Schaltern und Tastern.

Uhrwerksfedern: Antriebsfedern in mechanischen Uhren.

Feinmechanik: Präzisionsfedern in Messgeräten.

Lebensmittelindustrie

Förderanlagen: Federelemente in Förderbändern.

Verschlüsse: Federverschlüsse an Behältern.

Abfüllanlagen: Diverse Federelemente.

Vorteil 1.4310: Korrosionsbeständig und hygienisch.

Medizintechnik

Chirurgische Instrumente: Federnde Greifer, Klemmen.

Endoskope: Feinste Federn für Mechaniken.

Implantate: Teilweise Federelemente (bei Implantaten eher Titan).

Verarbeitung von Federstahldraht

Wickeln zu Federn

Von Hand (dünne Drähte bis ca. 1mm):

• Wickeldorn (Rundmaterial)
• Draht um Dorn wickeln
• Gleichmäßige Spannung
• Enden abbiegen für Schenkel

Maschinell (ab ca. 0.8mm, besonders ab 2mm):

• CNC-Federwickelmaschinen
• Präzise, reproduzierbare Ergebnisse
• Komplexe Geometrien möglich

Wickelrichtung: Links- oder Rechtswicklung je nach Anwendung.

Biegen und Formen

Edelstahldraht 3mm biegen: Federstahldraht 3mm ist hart und federt stark zurück. Biegen erfordert:

• Entsprechende Kraft
• Überbiegung (Material federt zurück)
• Eventuell Erwärmung (verringert Festigkeit!)
• Professionelle Biegemaschinen

Biegewinkel: Enge Radien sind schwierig – Federstahl neigt zum Zurückfedern. Mindestbiegeradius beachten.

Wärmebehandlung

Entspannen (Setzen): Nach dem Wickeln werden Federn oft bei 200-300°C entspannt ("gesetzt"). Dies:

• Baut Eigenspannungen ab
• Stabilisiert die Form
• Verbessert Federeigenschaften

Glühen: Bei 800-900°C wird Federstahl weich. Dann ist er nicht mehr als Feder geeignet, kann aber umgeformt werden. Nach erneutem Kaltziehen oder Kaltverformung steigt die Festigkeit wieder.

Oberflächenbehandlung

Polieren: Glatte Oberfläche reduziert Kerbwirkung und erhöht Dauerfestigkeit.

Kugelstrahlen: Erzeugt Druckeigenspannungen, erhöht Dauerfestigkeit.

Beschichten: Bei Korrosionsgefahr können Federn beschichtet werden (Zink, Kunststoff). Bei 1.4310 meist nicht nötig.

Berechnung von Federn

Grundbegriffe

Federkonstante (Federsteife) c: Kraft pro Verformung in N/mm. c = F / s

Federweg s: Auslenkung der Feder in mm.

Federkraft F: Kraft, die die Feder ausübt: F = c × s

Windungszahl n: Anzahl der aktiven Windungen (Gesamtwindungen minus Endwindungen).

Wickelverhältnis w: w = D / d (Durchmesser der Feder / Drahtdurchmesser)

Berechnungsbeispiel Druckfeder

Gegeben:

• Drahtdurchmesser d = 2 mm
• Windungsdurchmesser D = 20 mm (mittlerer)
• Anzahl Windungen n = 10
• Schubmodul G = 75.000 N/mm² (für 1.4310)

Federkonstante berechnen: c = (G × d⁴) / (8 × D³ × n) c = (75.000 × 2⁴) / (8 × 20³ × 10) c = (75.000 × 16) / (8 × 8.000 × 10) c = 1.200.000 / 640.000 c = 1,875 N/mm

Interpretation: Pro 1 mm Zusammendrückung entsteht eine Kraft von 1,875 N.

Wichtig: Dies ist eine vereinfachte Berechnung. Für sicherheitsrelevante Federn Fachliteratur oder Software nutzen.

Vergleich 1.4310 vs. 1.4301

Fazit: Für Federn und hochfeste Bauteile ist 1.4310 die richtige Wahl. Für normale Anwendungen ohne Federanforderung reicht 1.4301.

Häufig gestellte Fragen (FAQ)

Was ist der Unterschied zwischen Federstahl und normalem Edelstahl?

Federstahl (1.4310) ist durch Kaltziehen stark verfestigt und erreicht sehr hohe Festigkeit bei guter Elastizität. Normaler Edelstahl (z.B. 1.4301) ist weicher und besser umformbar.

Kann ich Federstahldraht biegen?

Ja, aber es erfordert Kraft und der Draht federt zurück. Bei dünnem Draht (bis 1mm) von Hand möglich, bei dickerem Draht (z.B. 3mm) sind Werkzeuge oder Maschinen nötig.

Welcher Durchmesser für welche Feder?

Faustregel: Kleine Federn (Kugelschreiber, Elektronik): 0.3-1mm. Mittlere Federn (Mechanik): 1-3mm. Große Federn (Fahrzeuge, Maschinen): 3-10mm. Berechnung je nach Kraft erforderlich.

Ist Federstahldraht rostfrei?

Ja, 1.4310 ist rostfreier Edelstahl mit guter Korrosionsbeständigkeit. Nicht ganz so korrosionsbeständig wie V4A, aber für die meisten Anwendungen ausreichend.

Kann ich Federstahldraht schweißen?

Technisch ja, aber die hohe Festigkeit geht in der Schweißzone verloren. Für tragende Federn ist Schweißen nicht geeignet. Verbindungen besser durch Haken, Ösen oder mechanische Verbindungen.

Wie berechne ich die richtige Federstärke?

Dies erfordert Berechnung nach Federformel (siehe Abschnitt Berechnung) oder Federsoftware. Parameter: Kraft, Weg, Platzverhältnisse, zulässige Spannung.

Warum ist dünner Draht fester als dicker?

Dünner Draht wurde öfter gezogen (höherer Umformgrad), daher stärkere Kaltverfestigung. Dies führt zu höherer Zugfestigkeit.

Kann ich Federstahldraht recyceln?

Ja, Edelstahl ist zu 100% recycelbar. Federstahldraht kann eingeschmolzen und zu neuem Material verarbeitet werden.

Bis welche Temperatur kann ich Federstahldraht einsetzen?

Dauerhaft bis ca. 300°C. Darüber lässt die Festigkeit nach (Entspannung). Für höhere Temperaturen spezielle Federstahllegierungen verwenden.

Evek: Ihr Partner für Federstahldraht

Bei Evek GmbH finden Sie hochwertigen Federstahldraht aus Edelstahl 1.4310:

Federdraht Edelstahl:

• Federstahldraht 1.4310 301 rostfrei 0.1–10mm
• Federstahldraht EN 10270-1 DH 0.3–7mm

Weitere Federstahl-Produkte:

• Federstahl Stangen 0.4-18mm
• Federblech 1.4310 0.5-6mm
• Federstahl Blechstreifen

Vorteile bei Evek:

• Durchmesser 0.1-10mm verfügbar
• Flexible Längen 1-500 Meter
• EN 10270-1 DH Qualität
• Zertifizierte 1.4310 Legierung
• Schnelle Lieferung
• Faire Preise
• Fachberatung

Zusammenfassung

Federstahldraht Edelstahl 1.4310 ist das optimale Material für Federn und hochbelastete elastische Bauteile:

Eigenschaften:

• Sehr hohe Festigkeit (bis 2400 N/mm²)
• Ausgezeichnete Elastizität und Rückfederung
• Korrosionsbeständig (rostfrei)
• Ermüdungsfest
• Temperaturbeständig bis 300°C

Legierung 1.4310 (AISI 301):

• Austenitischer Edelstahl
• 16-19% Chrom, 6-9,5% Nickel
• Metastabil, kaltverfestigbar
• Durch Kaltziehen sehr fest

Durchmesser:

• 0.1-10mm verfügbar
• Dünnerer Draht = höhere Festigkeit
• Für alle Federgrößen

Norm: EN 10270-1 DH für höchste Qualität

Anwendungen:

• Druckfedern, Zugfedern, Schenkelfedern
• Maschinenbau, Fahrzeugbau
• Elektronik, Feinmechanik
• Lebensmittelindustrie, Medizintechnik

Verarbeitung:

• Wickeln zu Federn
• Biegen (mit Rückfederung)
• Setzen bei 200-300°C

Bei Evek finden Sie Federstahldraht in allen Durchmessern – vom feinsten 0.1mm Draht für Uhren bis zum robusten 10mm Draht für Industriefedern.
